同梱品
SR6 または OSR2+ T-wist 本体
電源アダプタ
※本体とパソコンを接続するUSBタイプCケーブルは付属しません。スマホの充電用によく使われているケーブルを流用してください。
プレゼント品（VESAクランプは予定数終了しました）
SR6、OSR2（T-wist）用ホール装着アタッチメント（各種大型ホール取付セット）組み立てマニュアル
OSR2+、SR6、SSR1をデスク等に固定できるオリジナルVESAクランプ マニュアル
準備

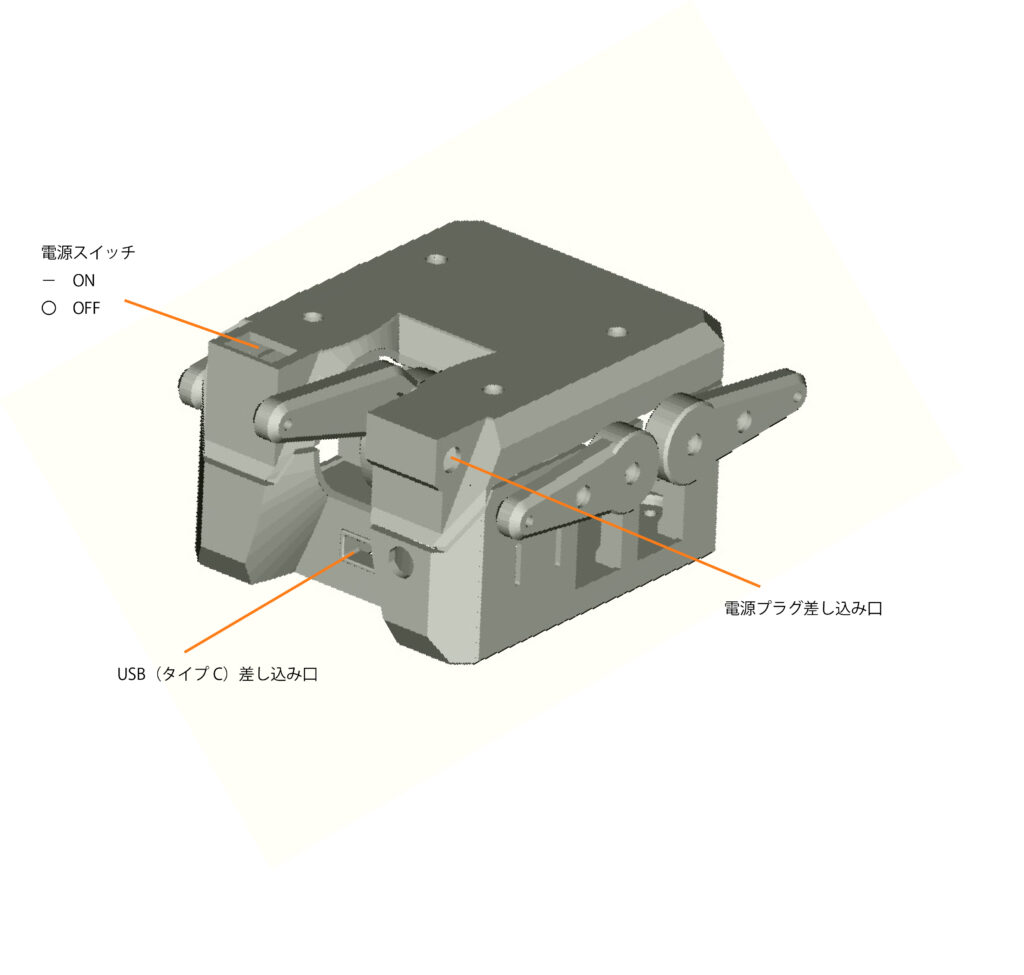

① SR6 または OSR2+ T-wist 本体を取り出し、無理がないようT-wistレシーバーを本体の上部にゆっくり持ちあげてください。レシーバーの重みでアームが自然に下がりますが問題ありません。
（OSR2＋は試作時の写真です。商品とは配線処理、その他異なります）
② パソコンのUSB端子とSR6等のUSB端子をタイプCケーブルでつなぎます。
※ジーコ工房版SR6はUSB端子が奥まっているので差し込みにくいときは端子穴のサポート部品をケーブルを通したまま外し、端子を差し込んでからサポート部品を元に戻してください。
本体の底部のスリットからマイコン基板のLEDがわずかに見えます。赤と青のライトが光っている状態が正常です。青のライトが光っていない場合はケーブルの接続が充分でないかトラブルの恐れがありますので注意してください。
③ 次に電源アダプターをコンセントに差し、電源ケーブルを本体に接続します。
このとき、電源スイッチが入っているとニュートラル位置に激しく動くことがありますので気を付けてください。
※初回起動時に何回かOFFになることがありました。安定するまで再度ONにしてください。
④ 一旦電源スイッチをOFFにして下記、遊び方の記事を参考に起動、駆動してください。
簡単な 遊び方マニュアル をまとめています。
⑤ 冷却ファンが不要の場合はSR6はファン取付板、OSR2＋は本体上部蓋のボルト4本を外して、中のコネクタを外してください。
部品の破損、機器のトラブル等はお問い合わせフォームからご連絡ください。
ご購入から一年間、通常使用の範囲内は無償で対応させていただきます。
