OSR2 SR6 で使えるボディマウントV2.2、VESA 100mm x 100mmアタッチメントです。
（SSR1、２用のボルト穴もVESAアタッチメント板には開けていますが、機種を分解し、よい位置にM4穴を開ける必要があるはずです）
組み立てには100均で買える六角レンチセットを用意してください。
同梱部品一覧
VESAアタッチメント板
安定化脚 左右 各1
脚固定補助柱 × ２
支え柱 ×２
左右連結部品（使用しなくてもかまいません）
ボディー・プレート ×１
吊り下げ板（軸受け取付用）
上部支え板 大中小 各１
M4ボルト16ｍｍ ×４ M4ナット×４ ストローカーロボット取り付け用
（SR6にはM4ナットは使いません）
プラねじ
ロング×３
ミドル ×3 ナット×3
ショート×6
1/4インチ 金属またはプラねじ
プラねじ補強用、M3ボルト
（あらかじめ埋め込んでいる場合もあります）
M3×16ｍｍ 7 ロング、ミドル用と1/4インチねじ用
M3×12ｍｍ 6 ショート用

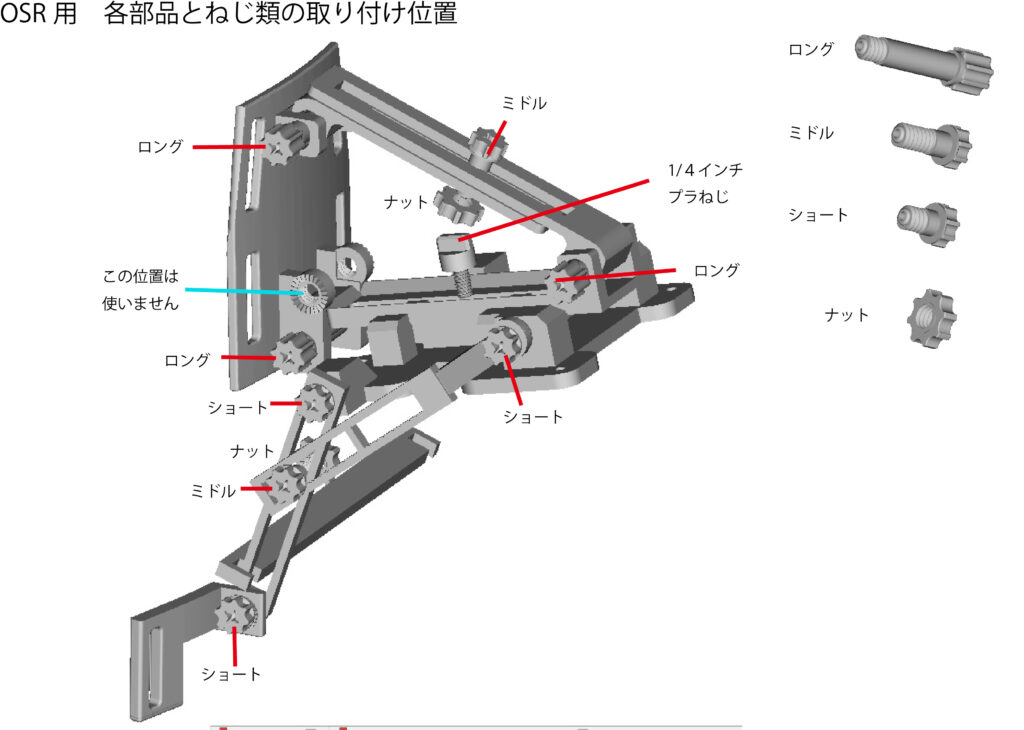

※下記画像を参考に組み立ててください。各ねじ類は反対側省略していますが同様です。
① 各プラねじの先端から補強用のM3ボルトを六角レンチを使い、埋め込んでください。
ロング、ミドルは16ｍｍ、ショートは12ｍｍボルトです。
あらかじめ埋め込んでいる場合もあります。
上記画像を参考に組み立ててください。
②準備 通常はSR６の四隅にナットが埋め込まれているはずです。
もし、埋め込まれていない場合はボディを分解し、下記写真、内面の赤丸位置にM4ナット×４を埋め込みます。M4ボルトを外側から入れて、ナットを締めて埋め込みます。
四カ所にナットを埋め込んだら、元通りにボディを組み立てます。配線等が外れないよう注意。
③各ストローカーロボットをアタッチメントにM4ボルト・ナットを使って固定。
SSR1は要分解。
④各つまみボルトを調整して、あなたのお好みの位置にしてください。
現状 旧型SR1のボルト穴に対応。SR1新型や別メーカー購入品の場合は現物合わせで４mm穴を開けることで取り付けできるはずです。当店では確認は取れていません。ご了承願います。
